Ad620 Micro Voltaj Sinyal Kuvvetlenirici Modül
DC 12V Mikro Küçük Gerilim Ölçme Kartı Enstrümantasyon Yükseltici Voltmetre Ayarlanabilir 1000x Kazanç
AD620 düşük voltaj seviyelerindeki sinyallerin ölçülmesi için kullanılır. Mikro volt uV ve mili volt mV seviyesindeki sinyalleri yükseltebilir. Yüksek hassasiyete ölçüm yapılabilir. 1.5 ile 1000 kat arasında kuvvetlendirme yapabilir. Kart üzerinde kazanç ve sıfır ayarı için 2 adet potansiyometre bulunmaktadır.

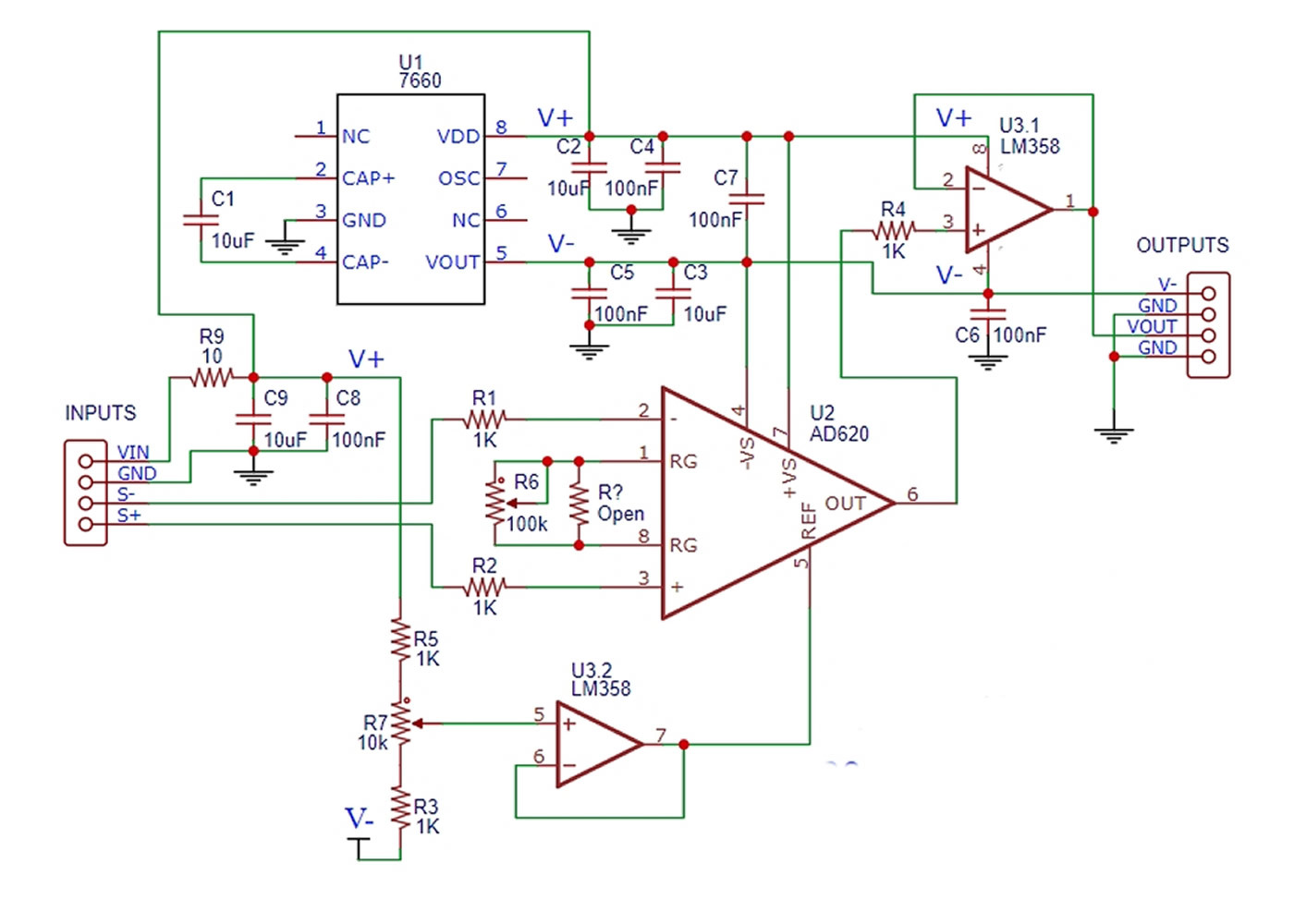

Kart üzerinde 7660 negatif voltaj üretici entegre bulunmaktadır. Devrede ihtiyaç duyulan negatif belemeyi üretir. Bu negatif voltaj kart üzerindeki soketlerden erişilebilir durumdadır. Harici devrelerde gerekebilecek negatif voltaj kaynağı olarak kullanabilirsiniz.
Özellikler:
- AD620 Modül
- Çalışma voltajı: DC 3V / 12V
- Sinyal giriş gerilimi: AC / DC 100uV / 300mV
- Kazanç ayar aralığı: 1.5 / 1000 Kat

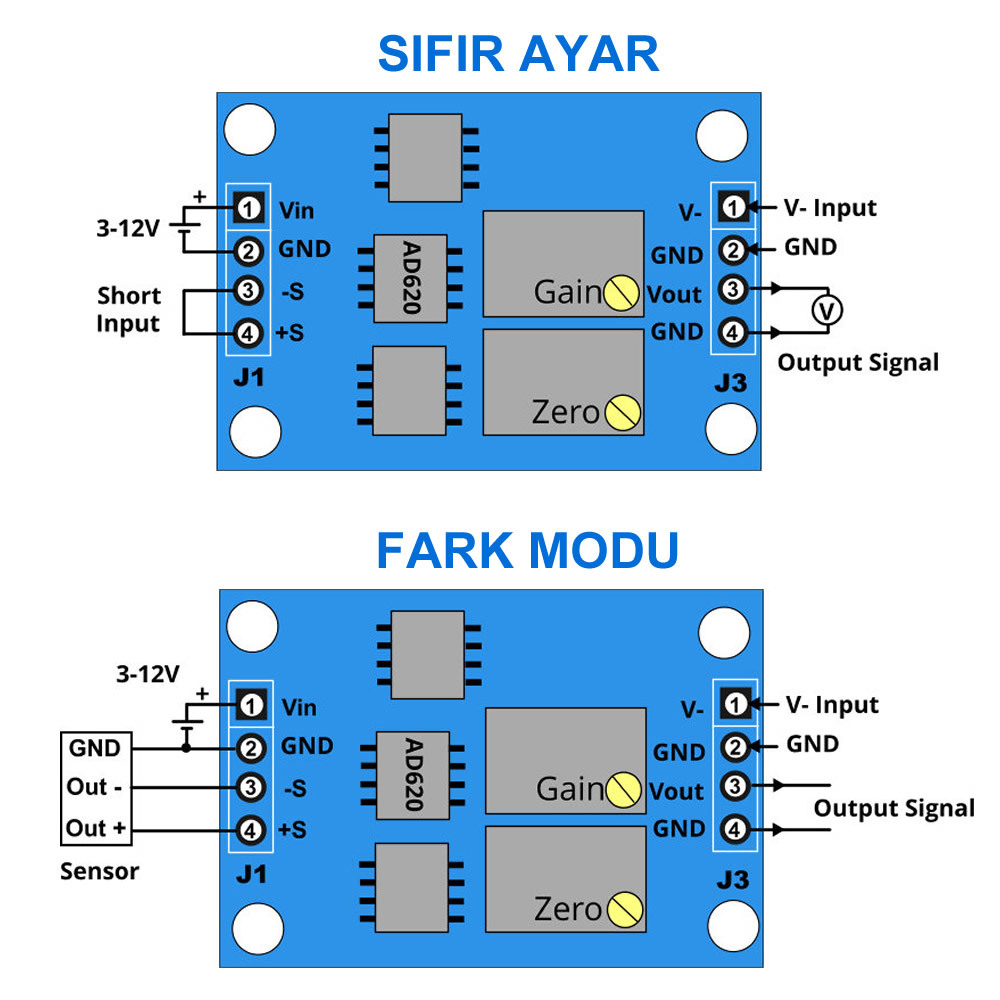

- Sıfır ayarlanabilir
- Sinyal çkış aralığı: +- 10V ( Vin-2V )
- Ofset voltajı: 50uV
- Negatif voltaj çıkışı: -Vin'den daha büyük
- Giriş bias akımı: 1.0nA ( Maksimum )
- Ortak mod reddetme oranı: 100 dB
- Bant genişliği: 0 / 10kHz
- Ofset gerilim kayması: 0.6uV/C ( Maksimum )
- Kararlılık: aylık 2uV ( Maksimum )
- Düşük ofset
- İyi doğrusallık
- Sıfır ayar potu
- Kazanç ayar potu
- Renk: Mavi
- 4 adet montaj deliği
- 2 adet 2.54mm 4 pin bağlantı soketi
- Boyutlar: 22mm x 32mm
- Ağırlık: 5gr

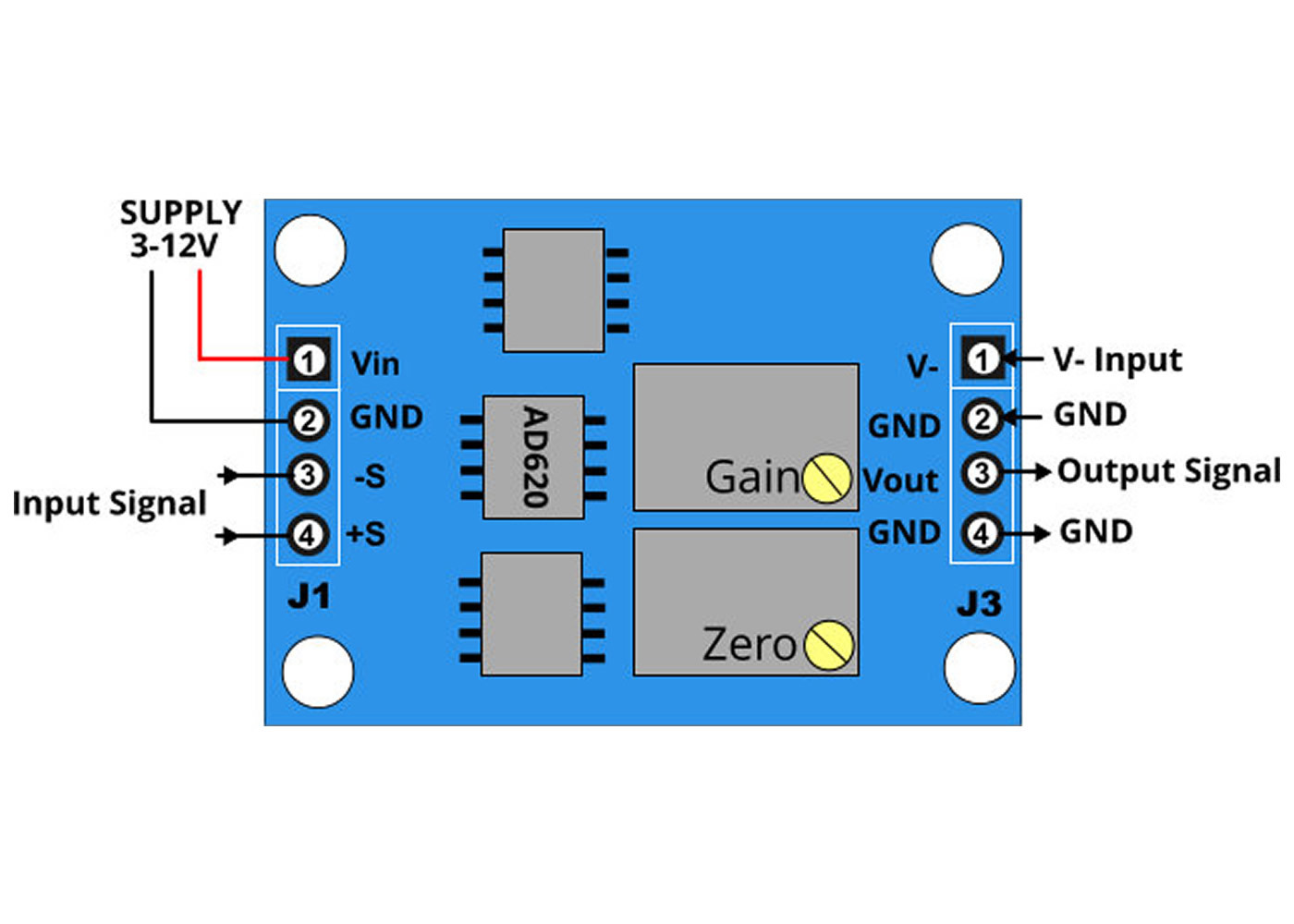

Pin açıklaması:
- Vin: Besleme voltaj pini
- Gnd: Besleme toprak pini
- S-: -IN AD620 negatif giriş pini
- S+: +IN AD620 pozitif giriş pini
- Vout: Siyal çıkış pini
- V-: Negatif voltaj çıkış pini
Paket İçeriği:
- 1 Adet AD620 modül
- 2 Adet 4 pin erkek header
.
