E38S6G5-1000Z-G24N 1000 Pals Optik Enkoder
DC 5V/24V Rotary Döner Encoder, AB 2 Fazlı Motor Dönme Hızı Yön Açı Mesafe Konum Ölçme Sensörü NPN
A ve B faz hatları doğrudan VCC’ye bağlanırsa ürün bozulacaktır. Pin açıklamasını okuyup bağlantıları yapınız.
Bir tam dönüşünde 1000 pals üreten optik sensördür. Dönme hızı, yön, açı, hızlanma, ilerleme mesafesi gibi parametrelerin ölçülmesinde kullanılır. Bu bilgiye göre çeşitli kontrol işlemlerini hassas olarak gerçekleştirebiliriz. Haraket eden sistemlerin hızı ve sistemin nerede olduğunu anlamak için kullanılır. Yada mesela bir ses kontrol işleminde kontrol fonksiyonu için kullanılabilir.
DC 5-24V besleme ile çalışabiir. Enkoder mili döndükçe oluşan sinyaller arduino vb mikroişlemcili kit yada devre ile sayılarak dönme sayısı bulunur. Çıkışlar pull up direnç ile bir mcu pinine bağlanarak kullanılır. Enkoder uçları boşta ise osiloskop ile düzgün ölçme yapamayabilirsiniz. 2 tane pull up direnci ile beslemeye bağlayarak skop ile ölçüm yapmanız uygun olur.
Özellikler:
- AB iki fazlı optik döner enkoder
- Çalışma voltajı: DC 5V / 24V
- Çalışma akımı: 40mA
- NPN Tip çıkış yapısı
- Sinyal sayısı: 1000 pals / tur
- Maksimum mekanik hız: 5000 rpm
- Entegre hız: 2000 rpm
- Tepki frekansı: 0-20KHz
- Çalışma sıcaklığı: -20C / 75C

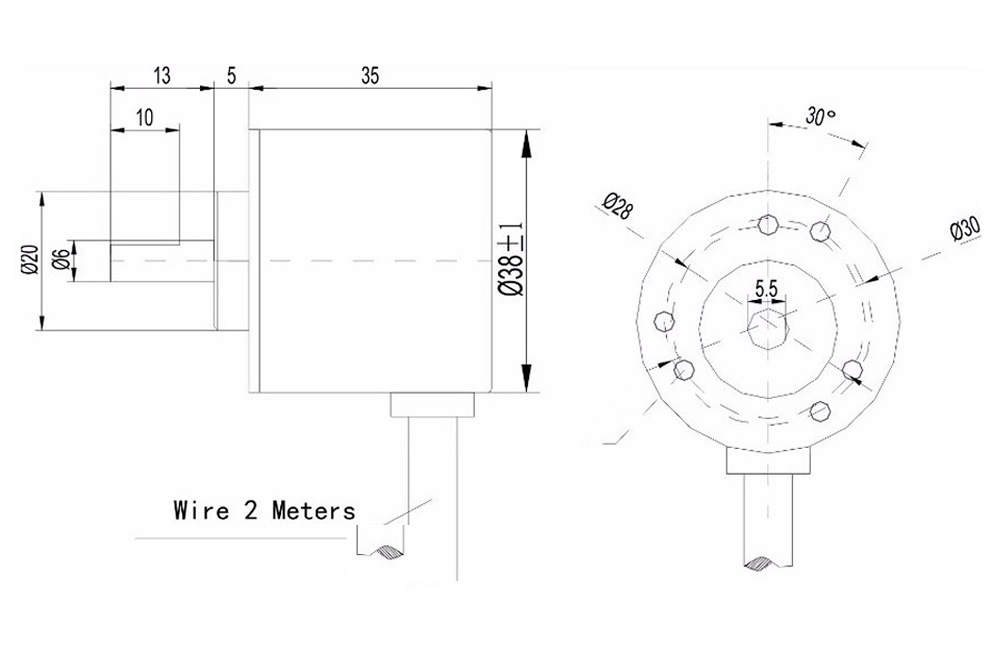

- D tip mil 6mm x 13mm
- M3 sabitleme vida delikleri
- Kablo uzunluğu: 1,5metre
- Yükseklik: 38mm( 43,5mm)
- Çap: 41,5mm
- Ağırlık: 140gr
Kablo Bağlantı Açıklaması
- Yeşil = A faz
- Beyaz = B fazı
- Kırmızı = VCC Besleme + pini
- Siyah = GND
Paket İçeriği:
- 1 Adet Enkoder 1000 Pals E38S6G5
