XL4015 Ayarlanabilir Voltaj ve Ayarlanabilir Akım Kontröllü Güç Kaynağı ( Voltaj Düşürür )
38V 5A Step-Down Pil Şarj Led Sürücü
Voltaj ve akım ayarlanabilir güç kaynağı modülüdür. Kart üzerinde XL4015 entegresi kullanılmıştır. Çıkış voltajı 1.25V ile 36V arasında çok hassas (Mesela 5.05V) olarak ayarlanabilen hazır devredir. Giriş voltaj en fazla 38V a kadar çıkmaktadır. 5A yükü sürebilecek kapasitesi vardır. Boyutlarının çok küçük olması sayesinde her türlü devrede kullanıma uygundur.
Giriş voltajı her zaman çıkış voltajından daha yüksek ( Min 1.5V ) olmak zorundadır. Bu ürün ile sadece voltaj düşürebilirsiniz. Ürünü ilk aldığınızda voltajı düşürmek için saatin tersi yönünde 20 tam tur çevirmeniz gerekebilir. Modülü yüksek akımlar ile çalıştırmak ekstra harici soğutma ihtiyacı gerektirir.
Özellikler:
Entegre: XL4015
Giriş gerilimi: DC 4V / 38V ( 38V üzerinde ürün bozulur )
Çıkış voltajı: Ayarlanabilir DC 1.25-36V ( Dikkat = Giriş voltajı çıkıştan 1.5V fazla olmalıdır. )
Çıkış akımı: Ayarlanabilir 5A ( 3A üstünde harici soğutucu kullanılması şarttır. )
Akım ayar aralığı: 0-5A %1 - %100
Çıkış gücü: 75W ( 35W üstünde harici soğutucu kullanmanız gerekmektedir. )
2 li Klemens giriş çıkış soketleri
Sol pot: Voltaj ayarı
Sağ pot: Akım ayarı
1.23V / 28V aralığındaki pilleri şarj edebilir.
Sabit akım gösterge ledi
Pil şarj devam gösterge ledi
Tam şarj gösterge ledi
Led sürücü olarak kullanılabilir
Anahtarlama frekansı: 180 KHz
Çalışma sıcaklığı: -20C / 85C
Verim: %95 dan yüksek
Aşırı sıcaklık koruması
Aşırı akım koruması
Kısa devre koruması
4 Adet 2.5mm montaj deliği
Boyutlar: 27mm x 52mm x 14mm
Ağırlık 18gr
Led Açıklaması:
Yeşil: Şarj bitti gösterge ledi.
Mavi: Şarj devam gösterge ledi
Kırmızı: Sabit akım durum gösterge ledi

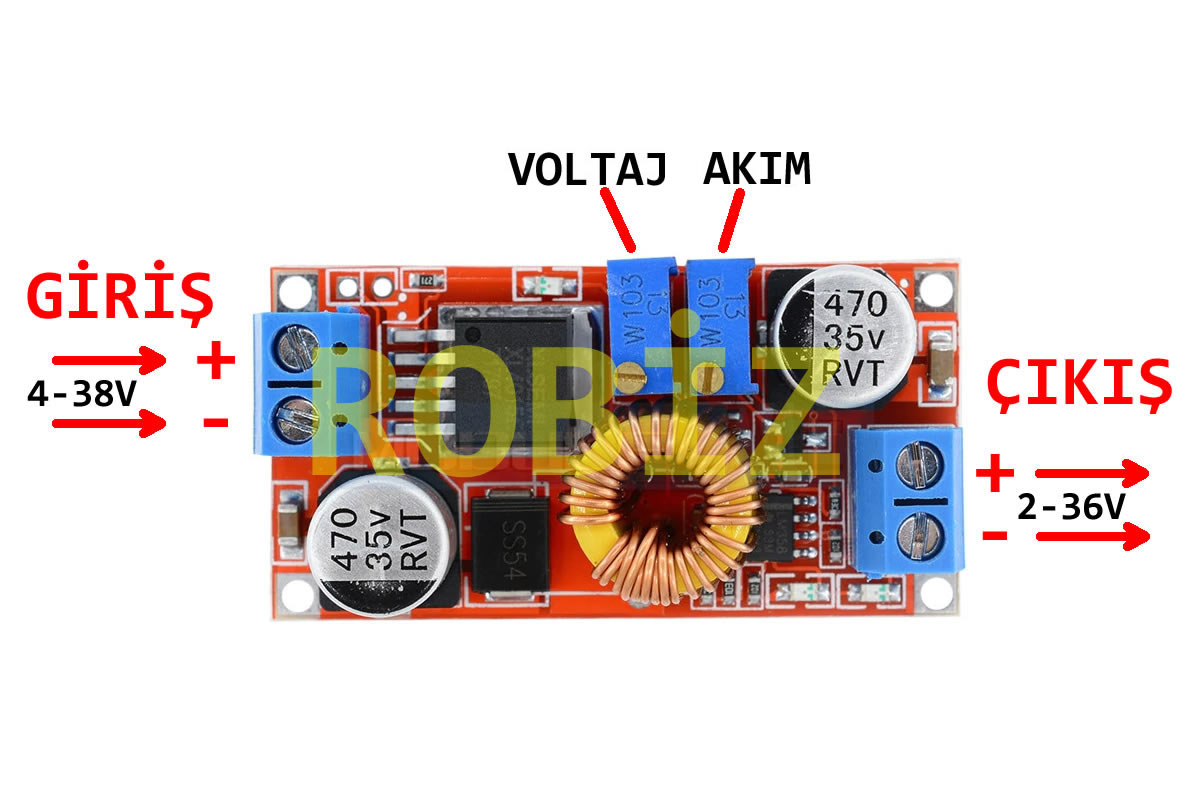

Pin Açıklaması:
| IN+ | Giriş Besleme + Pini |
| IN- | Giriş Besleme – Toprak Pini |
| OUT+ | Çıkış Besleme + Pini |
| OUT- | Çıkış Besleme – Toprak Pini |
Pot Kullanımı:
Potlar çok turludur. Her 2 yöne 20-30 tur dönebilir. Genellikle çok az çevirip ürünlerin çalışmadığını hatasına düşülebiliyor. Etkiyi görmek için çok çevirmek gerekir.
Saat yönünde çevirmek; İlgili parametre için değeri artırır. Mesela voltaj artar.
Saatin tersi yönünde çevirmek; İlgili parametre için değeri azaltır. Mesale votlaj düşer.
Pil Şarj Kullanım Ayarları:
Unutmayın şehir şebekesinde, kullandığınız herhangi bir pili 1 saniyede şarj edebilecek kadar enerji sürekli olarak bulunmaktadır. Buna rağmen pilleri uzun sürelerde şarj ediyoruz.
Piller bittiğinde voltajları düşük seviyelerdedir. Bir pil şarj edilirken akım sınırlaması olmadan direk olarak bir güç kaynağına bağlarsanız, kaynağın verebileceği maksimum akım ile şarj olur. Bu durum pile zarar verir. Pil fazla ısınmadan dolayı patlayabilir. Ayrıca piller üretici firmanın belirlediği akımdan daha yüksek akım ile şarj olursa pil ömrü azalır. Örnek olarak toplamda 500 kere şarj deşarj olabilecek bir pil çok daha düşük sayıdaki kullanımdan sonra kullanılmaz hale gelecektir. Bu sebeple piller akım kapasitelerinin 1/10 2/10 gibi bir oranda şarj akımı ile şarj edilmesi gerekir.
Şarj edilecek pil için gerekli şarj voltajını ve şarj akımını hesaplayın / tespit edin / öğrenin.
Akım ayarı: Çıkış voltajını 5V olarak ayarlayın. Voltmetreyi ampermetre olarak ayarlayıp modül çıkışına probları bağlayın. Cihaz ampermetre üzerinden kısa devre olacaktır. Bu aşamada ampermetrede akımı görerek, akım ayar potu ile gereken akım değerine ayarlayınız.
Daha sonra voltmetreyi modülden ayırın. Modül voltaj potu ile istediğiniz voltaja getirerek, önceki aşamada belirlediğiniz çıkış akımı ile kullanabilirsiniz.
LED Sürücü Kullanım Ayarları:
Modülü kullanmadan önce led sürme voltajını ve akımını hesaplayın / tespit edin / öğrenin.
Akım ayarı: Çıkış voltajını 5V olarak ayarlayın. Voltmetreyi ampermetre olarak ayarlayıp modül çıkışına probları bağlayın. Cihaz ampermetre üzerinden kısa devre olacaktır. Bu aşamada ampermetrede akımı görerek, akım ayar potu ile gereken akım değerine ayarlayınız.
Daha sonra voltmetreyi modülden ayırın. Modül voltaj potu ile istediğiniz voltaja getirerek, önceki aşamada belirlediğiniz çıkış akımı ile kullanabilirsiniz.
Paket içeriği :
1 Adet XL4015 ACAV 5A Voltaj Düşürücü
