MS5607 Atmosferik Basınç Sensör Modülü
10-1200mbar Sıcaklık Altimetre Variometre I2c Spi 24bit Adc Otonom Araç Robot Navigasyon Drone Multikopter Gps Hava Durumu Iot
GY-63 MS5607 modülü, yüksek hassasiyetli barometrik basınç ve sıcaklık ölçümü için tasarlanmış kompakt bir elektronik karttır. Düşük güç tüketimli 24bit adc dönüştürücü, kart üzerinde dahili regülatör ve filtreleme elemanları bulunur. Çıkış verileri dijital olup doğrudan i2c veya spi haberleşme hatları üzerinden okunabilir.
MS5607 sensörü fabrika çıkışı kalibrasyon katsayılarına sahiptir; bu sayede ölçümlerin doğruluğu dış kalibrasyon gerektirmeden sağlanır. Yüksek çözünürlüklü çıkışı sayesinde altimetre projelerinde 10cm seviyesinde hassas yükseklik değişimleri izlenebilir.
Özellikler:
Entegre: MS5607
Çalışma voltajı: DC 3V / 5V (Dahili regülatör)
İletişim arayüzü: I2C / SPI
Adc çözünürlüğü: 24bit delta-sigma
Dijital kalibrasyon katsayıları sayesinde yüksek doğruluk
Düşük gürültü seviyesinde basınç ölçümü
Ortam sıcaklığını da ölçerek sıcaklık kompanzasyonu yapabilme
Hız ve güç tüketimi arasında seçim yapılabilen çalışma modları ( OSR seçenekleri )
Mikrodenetleyicilerle register programlama gerektirmeyen kolay protokol
Uyumlu platformlar: Arduino, STM32, ESP8266, ESP32, PIC, AVR, Raspberry Pi, Nucleo / Blue Pill
Ölçüm ortamı: Hava
Ölçüm aralığı: 10-1200mbar
Çalışma sıcaklığı: -40C / +65C
Renk: Mavi
Montaj deliği
Boyutlar: 13.5mm x 18.5mm
Ağırlık: 1gr
Kullanım Alanları
Drone ve multikopter uçuş kontrol sistemleri
Altimetre ve variometre cihazları
Otonom araç ve robot navigasyon sistemleri
GPS destekli konum belirleme
Hava durumu istasyonları
Basınç ve sıcaklık izleme istasyonları
Spor cihazları, dağcılık ekipmanları
IoT veri toplama sistemleri
Kapalı alan navigasyon uygulamaları

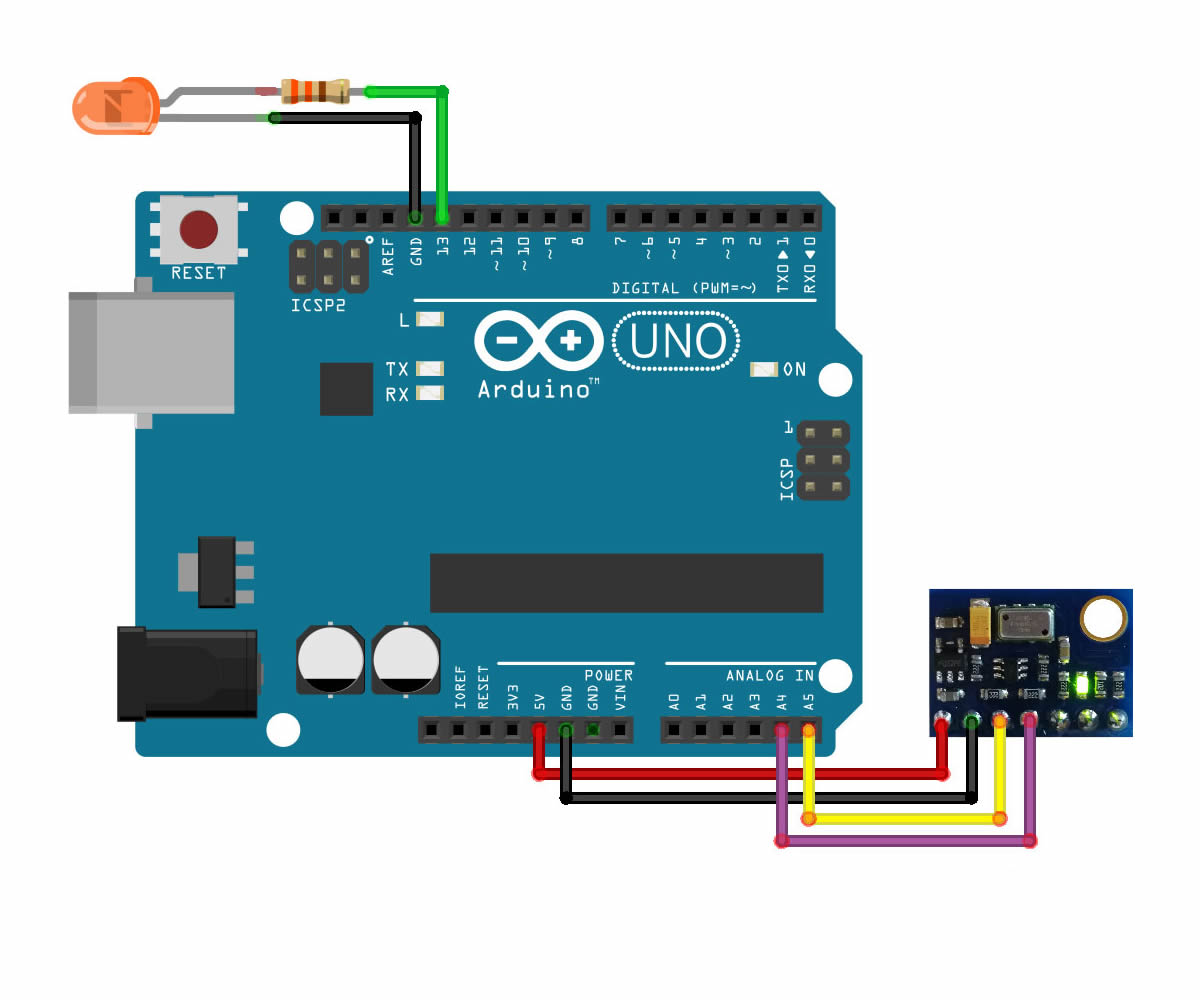

Pin açıklamaları
VCC: Besleme girişi.
GND: Toprak
SCL: iletişim saat sinyal girişi
SDA: iletişim data sinyal pini
CSB: Arayüz seçim pini: 1 (High) → I2C modu 0 (Low / GND) → SPI modu
SDO: Spi data çıkış sinyal pini
SDO: I2C modunda adres seçimi için kullanılır: GND = 0x76 VCC = 0x77
Notlar:
Modül, 5V girişe uygun regülatöre sahiptir ancak sensör çekirdeği 3.3V ile çalışır.
I2C adresi kart modeline göre değişiklik gösterebilir; gerekli bilgiler datasheet üzerinden kontrol edilmelidir.
Kablolama yapılan hatlarda parazit azaltmak için kısa kablo tercih edilmelidir.
Kart yönü (gövde üzerindeki montaj deliği) altimetre hesaplamalarında önemlidir.
Paket içeriği:
1 Adet MS5607 Basınç Sensör Modülü
.
