0.96 Inch Mavi Oled Modül 4 Butonlu
3.3V 5V SSD1306 128x64 Piksel IIC I2C Seri 0.96” Ekran Lcd Gösterge
Arduino STM32 ESP32
SSD1306 sürücülü 0.96 inc mavi oled ekran ve 4 adet buton
bir arada sunulan hazır arayüz modülüdür. 128x64 piksel çözünürlük ve yüksek
kontrast oranı ile küçük boyutuna rağmen okunaklı görüntü sunar. Siyah zemin
üzerinde parlak mavi piksellerle çalışır, arka aydınlatma gerektirmez ve düşük
güç harcar.
I2C haberleşme protokolü ile yalnızca iki sinyal hattı
(SCL, SDA) üzerinden mikrodenetleyiciye bağlanır. SSD1306 sürücü entegresi
ekran içinde gömülü olduğundan harici bileşen gerekmez. Arduino, ESP32, STM32,
MSP430 ve 8051 serisi mikrodenetleyicilerle doğrudan kullanılabilir. Adafruit
SSD1306 kütüphanesi ile çalıştırılabilir. Stok içindeki ürünlerin I2C adresi
değişebilir, kullanmadan önce adres taraması yapılması önerilir.

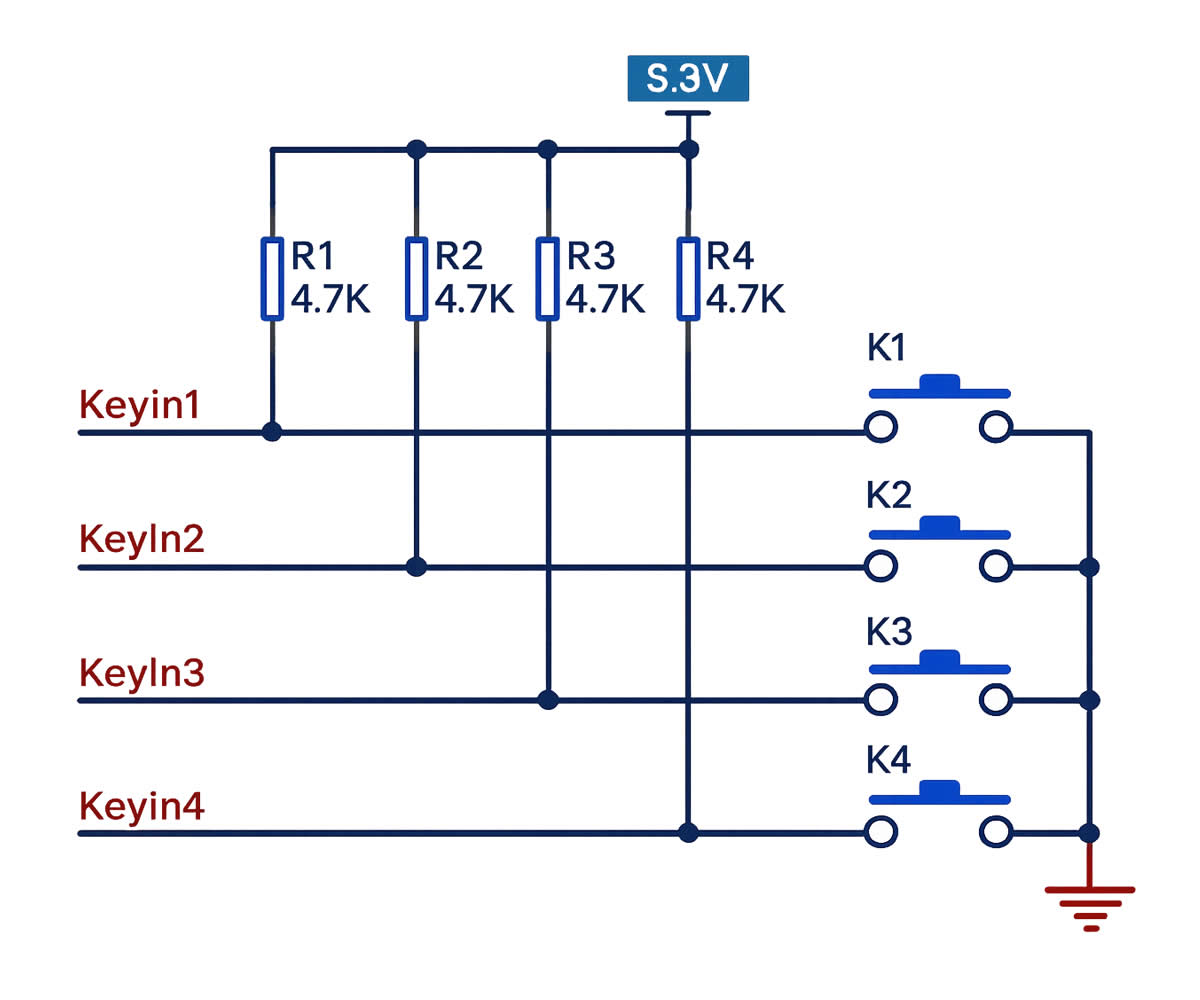

Kart üzerindeki 4 adet buton 4.7K pull-up dirençli olup
basıldığında toprağa çeker. Bu yapı ile menü gezinme ve kullanıcı giriş
işlemleri ek devre gerektirmeden uygulanabilir. 8 pin erkek header üzerinden
bağlantı sağlanır. 3.3V veya 5V besleme ile çalışır.
Özellikler:
-
Ekran boyutu: 0.96inch
-
Ekran sürücü: SSD1306
-
Haberleşme: I2C (IIC)
-
Ekran rengi: Mavi
-
Çalışma voltajı: DC 3.3V / 5V
-
Çözünürlük: 128 x 64 pixel
-
Buton sayısı: 4 adet, 4.7K pull-up dirençli, 3.3V referans
-
Yüksek parlaklık kontrast
-
Arduino, 8051 serisi mcu, MSP430, STM32 ve benzeri entegreler ile
kullanılabilir.
-
Çalışma sıcaklığı: -30C / 70C
-
8 Pin bağlantı headerı
-
Boyutlar: 27.5mm x 44mm
-
Ağırlık: 6gr
Pin açıklaması:
-
GND: Toprak
-
VCC: Besleme
-
SCL: I2C Saat
-
SDA: I2C Data
-
K4: Buton 4
-
K3: Buton 3
-
K2: Buton 2
-
K1: Buton 1
Kullanım alanları:
-
Arduino, STM32, ESP32 ve benzeri mikrodenetleyici projelerinde
menü arayüzü
-
Parametre ayar paneli gerektiren gömülü sistem tasarımları
-
Endüstri otomasyon prototipleri
-
Giyilebilir ve taşınabilir cihazlarda kullanıcı giriş
modülü
-
Laboratuvar ve ölçüm cihazı arayüzü
Paket içeriği:
-
1 Adet 0.96 Butonlu 128x64 Oled Lcd Mavi
