5V 2 Kanal 220V 30A Röle Modül
Yüksek Akım Güç Kontrol Anahtarı Opto İzolasyon Düşük/Yüksek Tetik Motor Lamba Termostat Pompa Isıtıcı Kontaktör
2 Kanal 5V tetiklemeli 220V 30A röle modülüdür. Yüksek akım kontrol uygulamalarında kullanılır. Opto izolasyon devresine sahiptir. Yüksek düşük sinyal tetikleme seçim jumperı vardır. H seçildiğinde 5V tetik sinyalinde röle aktif olur. L seçildiğinde 0V tetik ile röle aktif olur. Tetik girişi boşta iken röle aktif değildir.
Besleme gösterge ledi vardır. Röle durum ledi bulunmaktadır. 4 Adet montaj deliği bulunur. Kolay bağlantıyı sağlayacak şekilde girişte ve çıkışta klemens soketlere sahiptir.
Röle kontrolü: (Genel olarak röle çalışması anlatılmaktadır.)
Röleler genellikle bir cihazı kontrol etmek için kullanılır. Cihazın besleme hatlarından 1 tanesi kesilir. Kesildiği yerde oluşan 2 uçtan biri COM klemensine bağlanır. Diğeri NO yada NC klemensine bağlanır. Röle tetik sinyaline bağlı olarak COM diğer 2 uçtan birisine bağlıdır. NO pini başlangıçta ( open açık ) tetik olmadığında boşta durur. NC pini başlangıçta ( close / kapalı ) Com ile kısa devredir. Tetik sinyali geldiğinde röle içindeki anahtar COM pinini NO ya bağlar. NC boşta kalır. Çalışma ihtiyacınıza göre NO yada NC den birisini seçmeniz gerekiyor. Sisteminiz ters çalıştığı durumda NO yada NC ye bağlandığınız kablonun yerini tam tersi klemense bağlamanız yeterli olacaktır.
Özellikler:
- 2 Kanal röle modül
- Anahtarlama voltajı: AC 240V / DC 30V
- Röle kontrol akımı: 30A ( Sürekli kullanımda 20A üzerine çıkmayın. Uzun süreli yüksek akım kontakların eriyerek yapışmasına sebep olur. )
- Modül akımı: 260mA
- Tetilk voltajı: DC 5V
- Yüksek düşük tetik seçim jumperı
- Opto izolasyon korumalı giriş
- Tetikleme akımı: 5mA
- Besleme gösterge ledi.
- 2x Röle durum gösterge ledi.
- Renk: Yeşil / Mavi
- Çalışma sıcaklığı: -20C / 85C
- 4 Adet montaj deliği
- Kolay bağlantı klemensleri.
- Boyutlar: 72 mm x 72 mm x 22 mm
- Ağırlık: 90gr

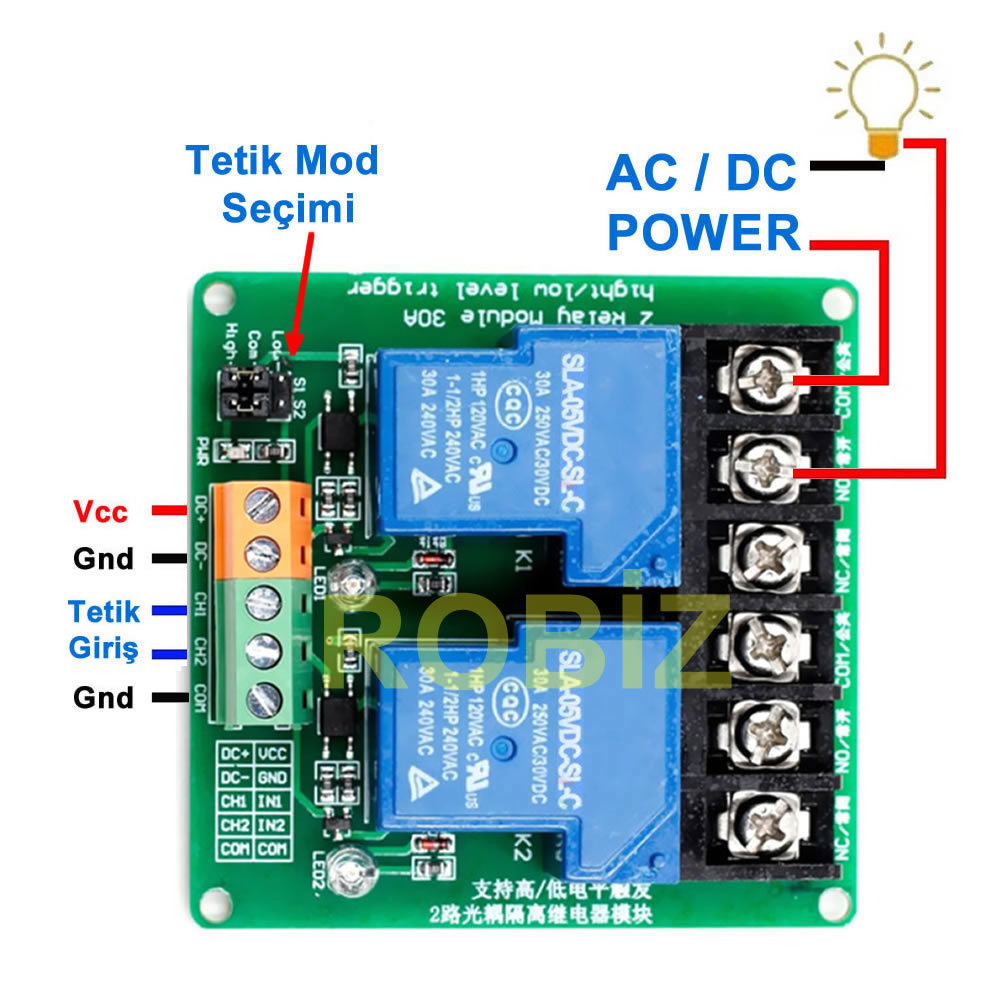

Pin Açıklaması:
- DC+ : Besleme 5V pini
- DC- : Besleme toprak pini
- IN1: Tetik sinyal girişi
- IN2: Tetik sinyal girişi
- Com: Toprağa bağlanmalıdır
Paket içeriği :
- 1 Adet 2 Kanal 5V 30A Röle Modül
